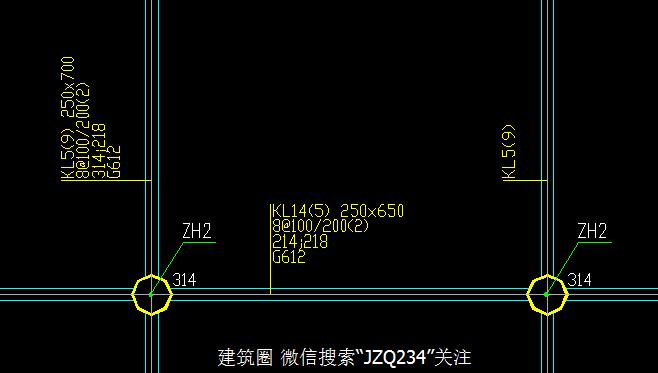

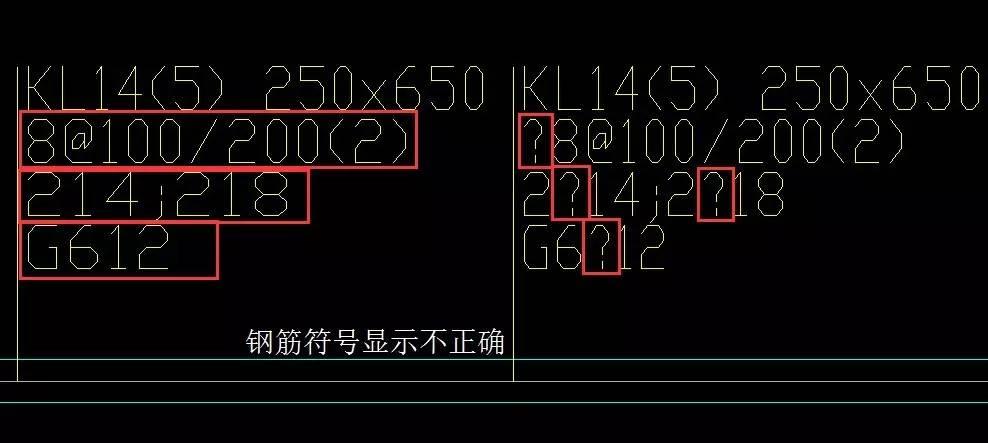

面对这样的图纸显示，你是否很头痛?钢筋符号完全没有显示出来，或者全部显示成"?"。

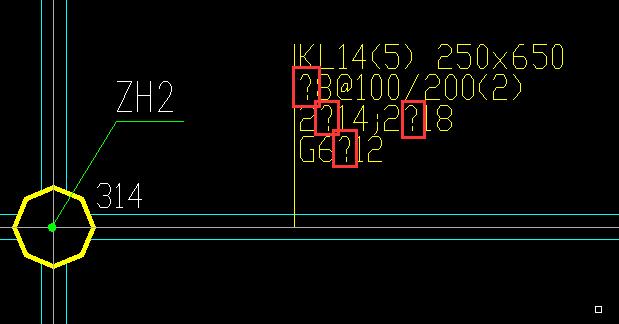

上图显示为“?”

今天，[建筑圈] 就为大家解决这个难题。

同样，先广告一下：

微信搜索“JZQ234”关注[建筑圈]微信公众号

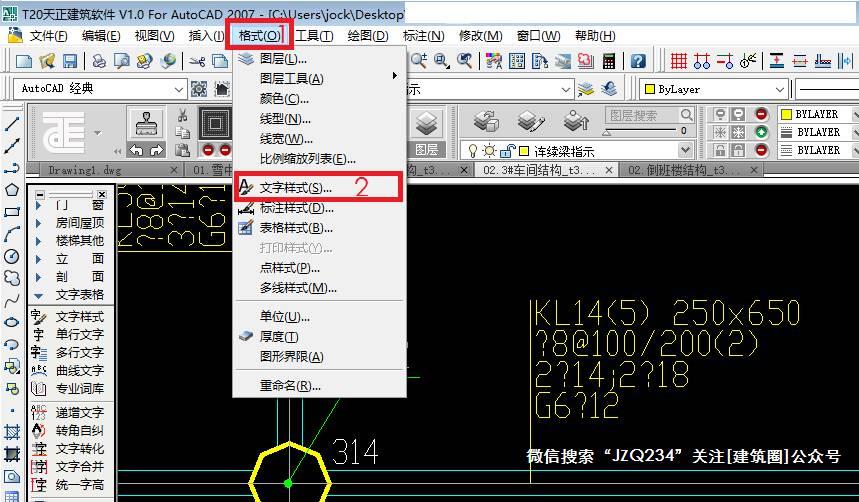

第一步，菜单栏点击“格式”按钮，找到“文字样式”并点击

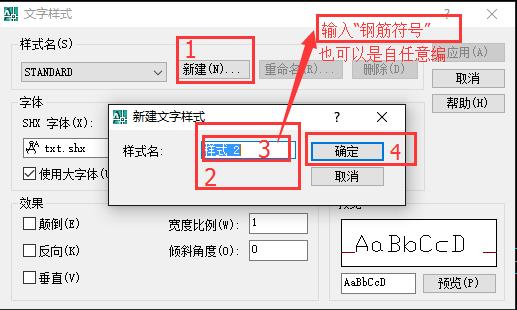

1、点击“新建”按钮；

2、在“样式名”框中，输入“钢筋符号”，当然也可以是任意字符，主要是方便自己记忆，建议输入“钢筋符号”；

3、点“确定”按钮；

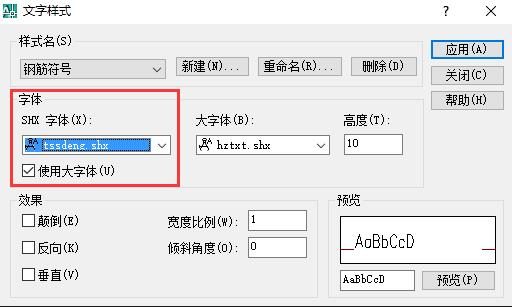

第二步，选择字体文件，在框里输入“tssdeng.shx”，实际上你只需输入“ts”它就会自动显示“tssdeng.shx”，再点击右上角的“应用”按钮，再点“关闭”关闭对话框。

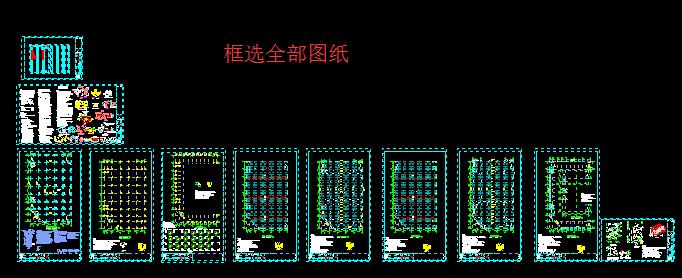

第三步，框选全部图纸

把全部图纸选中，当然也可以只选部分图纸。

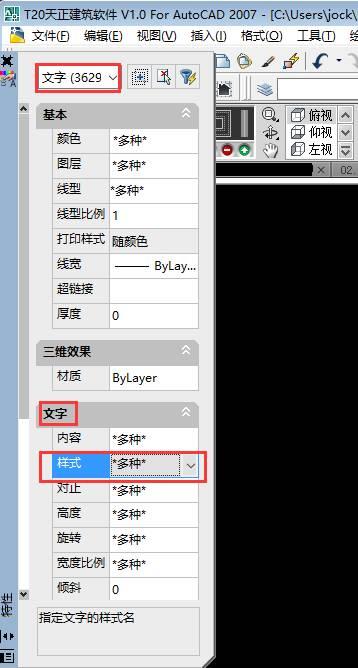

第四步，输入"Ctrl+1"弹出窗口，点击“全部”按钮，弹出下拉框，点击“文字”，再点下图中“样式”“多种”下拉按钮

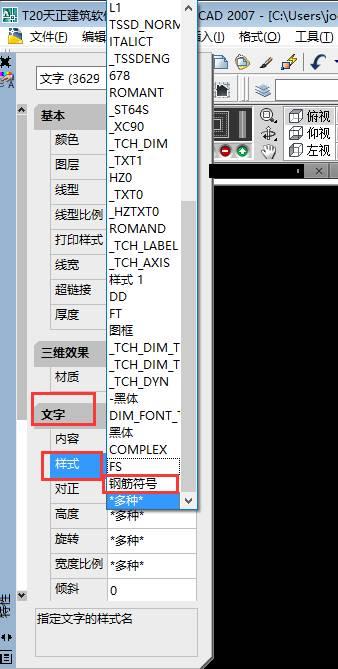

继续弹出选项框

在“文字”选项下面的“样式”点击下拉箭头，选中我们前面输入的“钢筋符号”字样，此时，开始转让换。可以多按几下"ESC“键。

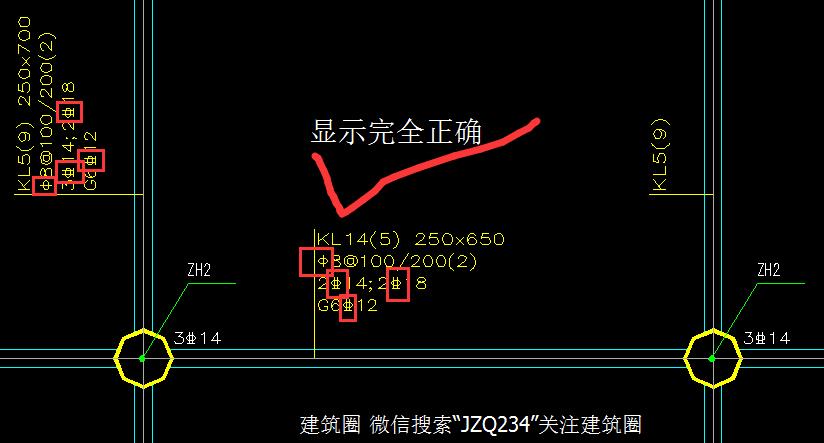

OK搞定，查看图纸，是不是完全显示正确了呢！
